特徴

■膜を薄くして膜剛性を小さくしたBFシリンダーです。（耐圧注意：0.4MPa迄）
■従来のSC シリーズに比べ摺動抵抗値が下がり、更に感度の良い応答が可能になりました。
【参考】摺動抵抗値（当社品比較）
　鋭感形　SCSA-63-78-S1-B0 2.6N
　従来品　SCS-63-78-S1-B0 5 N
　※参考値になります
■シール性に優れ、エアの漏れはごく微量です。
■有効受圧面積の変化が殆ど無く、出力が安定しています。
■φ63mm以外のサイズについてはご相談下さい。

用途

■グラビア印刷機のテンションコントロール。
■液晶用各種フィルム製造設備のテンションコントロール。
■各種工業用フィルム製造設備のテンションコントロール。
■各種研磨装置の押し圧コントロール。
■各種試験機、検査装置。

仕様

BFダイヤフラムの特徴

• ■抜群の気密性をもっております。
  ■非常になめらかな動きによりヒステリシスが極めて小さいです。
  ■微圧で作動し、僅かな圧力変動にも敏感に応答します。
  ■低速でもスムーズな作動します。
  ■潤滑不要です。
  ■特殊環境や形状にも対応可能です。
•

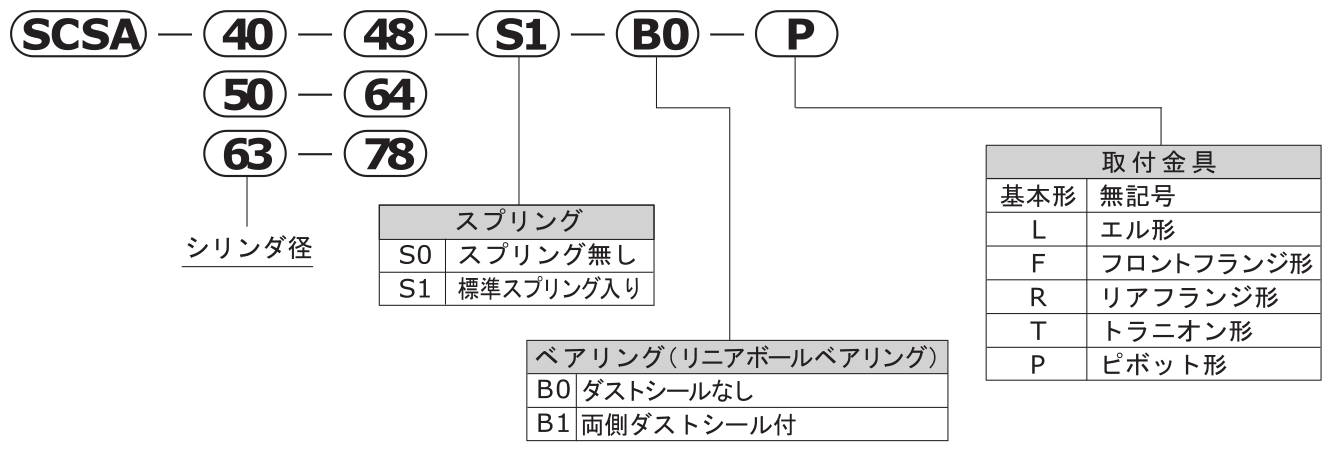

型式表示方法
